终于开始接入嵌入式开发了
并没有一上来就开始啃课啃教材，我想做中学，好玩又深刻，所以去打了学校电子协会的一个小比赛
还是非常痛苦的！连最基础的嘉立创eda都不会操作，搞得头大，不过熬一熬也就过来了！现在还算有点小小的收获，所以写这篇文章记录一下
首先就是大家最关心的咋用ai辅助自己的嵌入式硬件学习，呃呃，我惯用ai学习的人在这里吃瘪了！ pcb图和原理图（或者你自己面包板，pcb版的接线）细节太多，ai的幻觉率真的很高，我目前还没有找到有效的解决办法
目前我发现的只能是一些折中的方案：
- 减少重复变量:控制变量法，把细节控制变量的告诉ai，方便ai理解你的实际情况并给出解决方案
- 局部细节推送：先发全部，再发局部细节，方便ai由点到面，降低幻觉率
还有一些基本的概念小白要知道
- 封装库：这就像是给电子元件买“衣服”和“房子”。同一个芯片可能会有不同的长相和引脚间距。你在嘉立创EDA里画完原理图转PCB时，如果封装没选对，买回来的实物元件就根本焊不到板子上去！
- 贴片和插件 (SMD vs THT)：这是两种常见的元件形态。插件元件有长长的引脚，适合插在面包板上测试，或者穿过PCB板焊接，对新手极其友好；而贴片元件很小，直接焊在板子表面，省空间，但纯手工焊接的话非常考验眼力和手抖程度。
- 面包板：打板子之前的“后悔药”。在真正画PCB之前，一定要先在面包板上用插件把电路搭出来，验证逻辑有没有问题。不然等板子打回来才发现短路或者没声音，那就只能飞线或者重画了。
- 芯片手册 (Datasheet)：硬件开发者的“圣经”。前面提到AI容易幻觉，这时候最靠谱的只有官方给的手册！里面有典型应用电路（参考电路图）、引脚定义和极限电压。遇到不懂的芯片，先去半导体网站下个PDF看绝对没错。
- 原理图与PCB布线 (Routing)：原理图是你告诉电脑“谁和谁连在一起”，而PCB布线是你亲自安排“它们在物理空间上怎么走线”。线宽多少、电源线加粗、怎么打过孔、避免锐角走线，这些都是在布线阶段要掉的头发。
我的实战小试牛刀与避坑

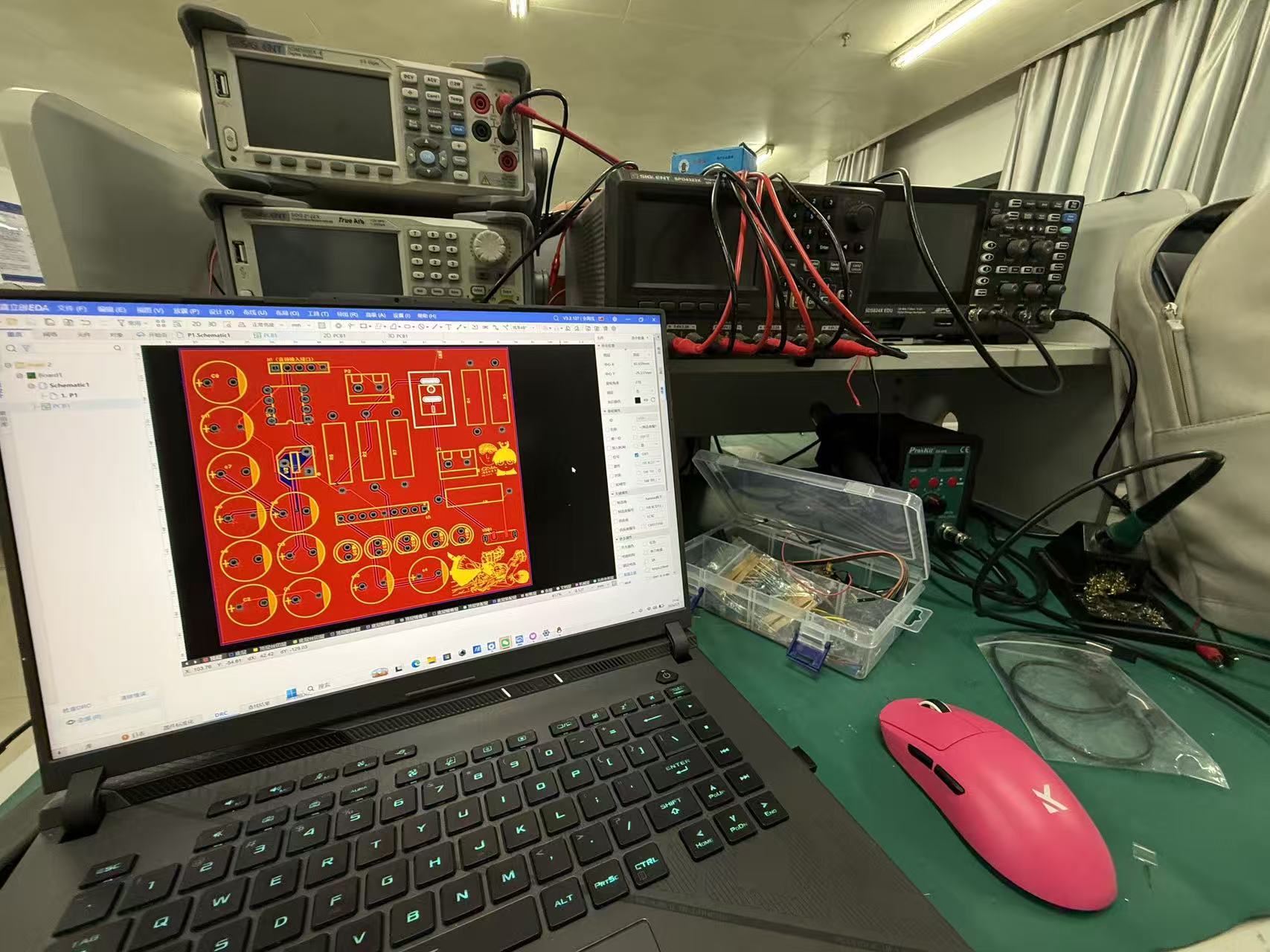

光说不练假把式，这次比赛我上手折腾了一个 D类闪烁音响，主控和核心逻辑用到了 TDA2822（做音频功放）和 KA2284（做LED电平指示）。
在实操过程中，我深刻体会到了理论和实际的差距：
- 电容体积的背刺：比如电路里用到的 470μF 电容，在原理图上它只是一个符号，但在画 PCB 时，你得考虑它的物理占地面积和高度！如果布局太挤，实物根本塞不进去。
- 走线与干扰：音频电路对干扰非常敏感。TDA2822 这类功放芯片在布线时，地线（GND）的处理极其关键，如果乱连一气，最后喇叭里可能全是“滋滋”的电流底噪。
- 核对BOM表：下单元件前一定要对着BOM表多看两眼，漏买一个电阻，整个项目就要被迫停工等快递。
- 打板之前一定要审查！：我就是因为换了芯片封装后没仔细看就打板了，结果因为芯片封装大小不一样，原本连芯片的线全部没连上。。。啊啊啊白忙活了很久结果发现芯片一个脚没连上的痛苦，一定要小心了，封装不一样哪怕芯片型号一样也可能有大小差异！！！
总结
万事开头难，特别是从纯软件/代码的思维跨界到需要考虑物理规律的硬件领域。虽然被嘉立创EDA的各种快捷键和AI的胡说八道折磨得不轻，但当板子焊好，通电后LED灯跟着音乐节奏闪烁、喇叭里传出声音的那一刻，那种“亲手创造物理实体”的成就感是无与伦比的。
这篇算是入门的一点小吐槽和经验总结，之后如果还有更多硬件折腾日记，再更新到博客上！总之，万事开头难，与君共勉吧！
